路由安装解析：H3C 网络排错——RIP路由协议(2)

　　概述：

　　RIP 协议，是一个距离矢量路由协议，采用跳数作为到达目的网络的度量标识，最大跳数为16 跳，即大于等于16 跳网络即为不可达。目前有RIP V1 和RIP V2 两个版本。由于最大跳数的限制，以及协议的其他原因，RIP 协议不适合用于大型网络。

　　路由安装疑难：

　　缺少具体的路由条目并通信断续-未关闭自动汇总：

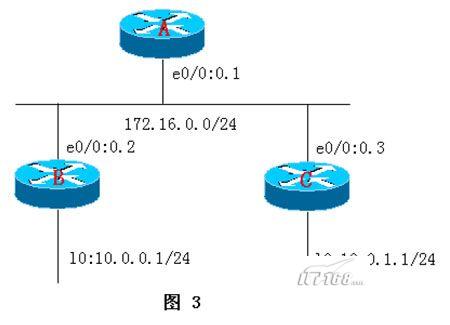

　　如图 3：在路由器A B C 间运行RIP 路由协议。

　　A：
　　interface Ethernet0/0
　　ip address 172.16.0.1 255.255.255.0
　　#
　　rip
　　network 172.16.0.0

　　B:
　　interface Ethernet0/0
　　ip address 172.16.0.2 255.255.255.0
　　#
　　interface LoopBack0
　　ip address 10.0.0.1 255.255.255.0
　　#
　　rip
　　network 172.16.0.0
　　network 10.0.0.0

　　C:
　　interface Ethernet0/0
　　ip address 172.16.0.3 255.255.255.0
　　#
　　interface LoopBack0
　　ip address 10.0.1.1 255.255.255.0
　　#
　　rip
　　network 0.0.0.0

　　故障现象：

　　1）A 路由器ping 10.0.0.1 的包一通一断

　　[A]ping 10.0.0.1
　　PING 10.0.0.1: 56 data bytes, press CTRL_C to break
　　Reply from 10.0.0.1: bytes=56 Sequence=1 ttl=255 time=4 ms
　　Reply from 10.0.0.1: bytes=56 Sequence=2 ttl=255 time=2 ms
　　Reply from 10.0.0.1: bytes=56 Sequence=3 ttl=255 time=3 ms
　　Reply from 10.0.0.1: bytes=56 Sequence=4 ttl=255 time=2 ms
　　Reply from 10.0.0.1: bytes=56 Sequence=5 ttl=255 time=3 ms
　　--- 10.0.0.1 ping statistics ---
　　5 packet(s) transmitted
　　5 packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 2/2/4 ms

　　2）B C 两路由器都缺少到对方子网的路由条目

　　[B]dis rip routing
　　RIP routing table: public net
　　A = Active I = Inactive G = Garbage collection
　　C = Change T = Trigger RIP
　　Destination/Mask Cost NextHop Age SourceGateway Att
　　[C]dis rip routing
　　RIP routing table: public net
　　A = Active I = Inactive G = Garbage collection
　　C = Change T = Trigger RIP
　　Destination/Mask Cost NextHop Age SourceGateway Att

　　查看A 路由器的路由表发现A 没有到10.0.0.0 子网的具体路由，同时B C 也缺失到对方子网的路由，原因是RIP V1 不支持不连续的子网，并且自动汇总功能不可关闭造成的。此处虽然可以通过给路由器A B C 的E0/0 接口配置辅助IP 来是子网连续，但由于破坏了网络的规划，因此采用了修改为RIP V2 并关闭自动汇总的方法解决。

　　A：
　　interface Ethernet0/0
　　ip address 172.16.0.1 255.255.255.0
　　rip version 2 multicast
　　#
　　rip
　　network 172.16.0.0

　　B:
　　interface Ethernet0/0
　　ip address 172.16.0.2 255.255.255.0
　　rip version 2 multicast
　　#
　　interface LoopBack0
　　ip address 10.0.0.1 255.255.255.0
　　#
　　rip
　　undo summary
　　network 172.16.0.0
　　network 10.0.0.0

　　C:
　　interface Ethernet0/0
　　ip address 172.16.0.3 255.255.255.0
　　rip version 2 multicast
　　#
　　interface Serial0/0
　　clock DTECLK1
　　link-protocol ppp
　　ip address dhcp-alloc
　　#
　　interface LoopBack0
　　ip address 10.0.1.1 255.255.255.0
　　#
　　rip
　　undo summary
　　network 0.0.0.0
