路由安装解析：H3C 网络排错——RIP路由协议(1)

　　概述：

　　RIP 协议，是一个距离矢量路由协议，采用跳数作为到达目的网络的度量标识，最大跳数为16 跳，即大于等于16 跳网络即为不可达。目前有RIP V1 和RIP V2 两个版本。由于最大跳数的限制，以及协议的其他原因，RIP 协议不适合用于大型网络。

　　路由安装疑难：

　　缺失的路由条目-子网掩码不一致：

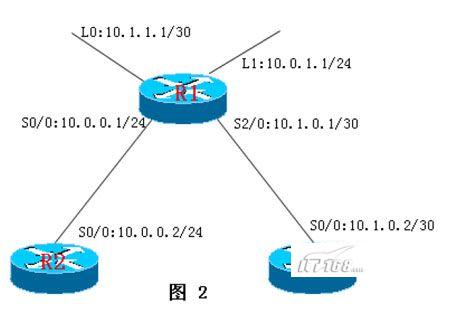

　　如图2，在路由器上R1 R2 R3 配置运行RIP 协议，却发现R2 和R3 缺失路由条目。

　　R1:
　　interface Serial0/0
　　link-protocol ppp
　　ip address 10.0.0.1 255.255.255.0
　　#
　　interface Serial2/0
　　link-protocol ppp
　　ip address 10.1.0.1 255.255.255.252
　　#
　　interface LoopBack0
　　ip address 10.1.1.1 255.255.255.252
　　#
　　interface LoopBack1
　　ip address 10.0.1.1 255.255.255.0
　　#
　　rip
　　network 0.0.0.0

　　R2:
　　interface Serial0/0
　　clock DTECLK1
　　link-protocol ppp
　　ip address 10.0.0.2 255.255.255.0
　　#
　　interface Serial3/0
　　link-protocol ppp
　　#
　　rip
　　network 0.0.0.0

　　R3:
　　interface Serial0/0
　　clock DTECLK1
　　link-protocol ppp
　　ip address 10.1.0.2 255.255.255.252
　　#
　　rip
　　network 0.0.0.0

　　故障排除：查看R2 R3 的路由表，缺少部分路由条目：

　　[R2]dis rip routing
　　RIP routing table: public net
　　A = Active I = Inactive G = Garbage collection
　　C = Change T = Trigger RIP
　　Destination/Mask Cost NextHop Age SourceGateway Att
　　10.0.1.0/24 1 10.0.0.1 25s 10.0.0.1 A

　　[R3]dis rip routing
　　RIP routing table: public net
　　A = Active I = Inactive G = Garbage collection
　　C = Change T = Trigger RIP
　　Destination/Mask Cost NextHop Age SourceGateway Att
　　10.1.1.0/30 1 10.1.0.1 13s 10.1.0.1 A

　　经检查发现，网络规划时使用不一致的子网掩码，这对于RIPV1 来说是错误的配置。要么
　　修正网络掩码，要么采用RIPV2 协议，此处是采用RIPV2 协议的配置：

　　R1:
　　interface Serial0/0
　　link-protocol ppp
　　ip address 10.0.0.1 255.255.255.0
　　rip version 2 multicast
　　#
　　interface Serial2/0
　　link-protocol ppp
　　ip address 10.1.0.1 255.255.255.252
　　rip version 2 multicast

　　R2:
　　interface Serial0/0
　　clock DTECLK1
　　link-protocol ppp
　　ip address 10.0.0.2 255.255.255.0
　　rip version 2 multicast

　　R3:
　　interface Serial0/0
　　clock DTECLK1
　　link-protocol ppp
　　ip address 10.1.0.2 255.255.255.252
　　rip version 2 multicast
