设计步骤

　　以下的设计步骤也是根据以上基本设计思路进行展开的。

　　1．确定核心交换机位置及主要设备连接
　　本示例中两台核心交换机是通过SC光纤端口进行负载均衡和冗余连接的，所以首先把两台交换机的SC端口用一条光纤电缆连接起来。然后再把与核心交换机连接的服务器通过两块双绞线千兆位网卡与两台核心交换机进行冗余连接。本示例的连接如图1-4所示。

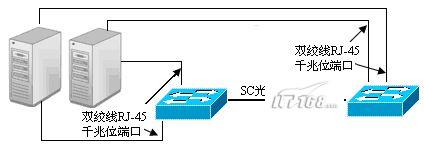

图1-4  核心交换机间及核心交换机与服务器间的冗余连接

　　 所谓冗余连接就是一台服务器同时要与两台核心交换机分别连接，这样当一台核心交换机出现故障时，另一台交换机同样可提供正常的连接服务。在两台核心交换机都正常的情况下，又可相互分担负荷，实现负载均衡。因为所采用的端口及传输介质类型比较特别，所以在此要特别注明各端口类型及所采用的连接电缆。

　　2．级联下级汇聚层交换机

　　通过普通双绞线，连接核心交换机与汇聚层交换机的千兆位端口，以实现扩展级联。当然，为了实现冗余连接，汇聚层的每台交换机都要与每台核心交换机分别连接。因为本示例中核心交换机和汇聚层交换机都有足够的RJ-45千兆位端口，可以满足冗余连接要求。然后把其他要与核心交换机连接的网络设备连接起来，如管理控制台、一些特殊应用工作站、负荷较重的网络打印机等。但要注意至少每台交换机要留有两个以上备用端口。本示例连接如图1-5所示。

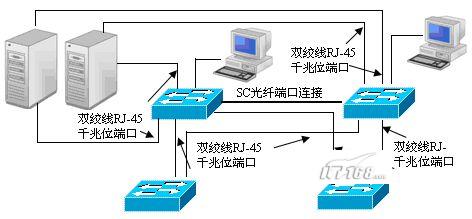

　图1-5  核心交换机与骨干交换机间的冗余级联

　　3．级联边缘层交换机

　　通过普通的双绞线把边缘层交换机与汇聚层交换机的10/100Mbps端口（因为已没有千兆位端口了）对应级联起来，此处不必配置冗余连接。同时要把需要与汇聚层，以及边缘层交换机连接的其他网络设备与普通10/100Mbps端口连接起来。同样在汇聚层每台交换机上至少要留有两个以上备用端口。本示例如图1-6所示。这样，整个局域网部分就全部连接完成了。

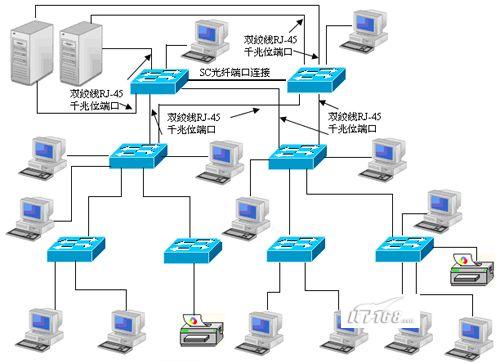

图1-6  示例中的局域网连接部分

　　 如果边缘层交换机有专门的Uplink级联端口，则可通过级联端口与汇聚层交换机的普通端口连接。具体的级联技术将在本书的第3章介绍。

　　为确保与外部网络之间的连接性能，通常与外部网络连接的防火墙或路由器是直接连接在核心交换机上的。如果同时有防火墙和路由器，则防火墙直接与核心交换机连接，而路由器直接与外部网络连接，因为路由器的WAN（广域网）端口丰富。本示例如图1-7所示。

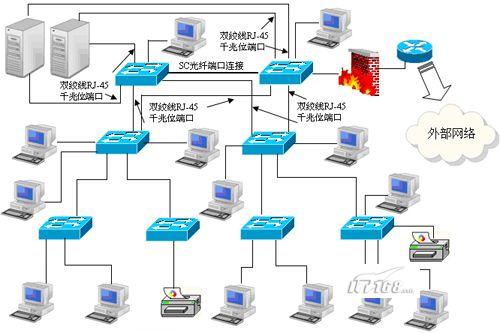

　　图1-7  示例的最终结构图

　　此网络结构是一个典型、高效的企业局域网结构，适合于200个左右用户的中型企业局域网选用。网络中的冗余和负载均衡配置也是目前企业局域网中经常采用的，当然这要求核心交换机支持这两方面的技术，在选购时要充分考虑。在网络结构中没有特别标注的端口和传输介质类型都为普通的10/100Mbps双绞线RJ-45端口。至于网络位置，如无特别要求，且各节点离交换机的距离都在规定的100米限制之内，则也可无须特别标注。
　　以上就是较复杂的扩展型星型网络结构的设计方法，其步骤也很简单。在扩展型星型网络中其实就是一个个星型连接的交换机串、并联，或者串/并联基本星型连接混合组成。最重要的是要充分考虑网络中所采用的特殊技术，并根据不同用户的性能要求连接在不同层次的交换机上。

　　 在整个网络中都应当充分考虑负载均衡，不要把所有高负荷的用户或设备都连接在同一台交换机上，而应当尽可能地均衡分配负载。另外，每台交换机上至少要留有两个（通常是4个以上）端口，以备有其他端口损坏时更换，或者未来网络扩展。
