Labs 导读
在我们平时发现上不了网的时候，或者刚刚配置好一台电脑的时候，有一个习惯就是ping，对于ping相信读者都比较熟悉，就是给你要ping的地址发送ICMP探测报文，看看这个目的地是否可达。对于网络的分层，读者应该或多或少有所了解，比如数据链路层、网络层、传输层、应用层，IP数据网络层，MAC属于数据链路层，完整的以太报文在网络中传输的时候，是携带MAC地址的，当你去ping某个地址的时候，比如ping 114.114.114.114，你可以知道IP，但你并不知道MAC地址。
Part 01、 ARP简介
ARP，是地址解析协议（Address Resolution Protocol）。其基本功能为根据设备的IP地址来查询对应MAC地址的协议。主机通过ARP查询到MAC地址后，将在ARP缓存表中增加映射表项，即IP地址和MAC地址的映射表项，也就是我们常说的ARP表项。
ARP是一种常见又十分重要的协议，比如网络扫描、内网渗透、局域网流控、流量欺骗等都跟ARP脱不了干系。听上去这么重要的协议，说简单也简单，整个ARP完整交互过程仅需要两个报文搞定，一问一答。但是ARP协议本身也有令人迷惑的地方，由ARP本身延伸出来很多概念，比如动态ARP、静态ARP、免费ARP、代理ARP等等。
在深入到技术原理之前，我们先看下面三句话：
1、知道IP即可
一般情况下，上层应用程序更多关心IP地址而不关心MAC地址，而且我们平时接触更多的也是IP地址，只要知道了IP地址，我们可以通过协议来获取通信所需的MAC地址，完成数据封装，这就是ARP协议的作用。
2、IP--->MAC的映射
ARP（Address Resolution Protocol）即地址解析协议， 用于实现从IP地址到MAC地址的映射，即询问目标IP对应的MAC地址。
3、逐层封装到链路层
在网络通信中，主机和主机通信的数据包需要依据OSI模型从上到下进行数据封装，当数据封装完整后，再向外发出。所以在局域网的通信中，不仅需要源目IP地址的封装，也需要源目MAC的封装。
Part 02、ARP基本原理
以我们平时最简单的一个ping的流程来切入：
主机A ping主机B为例，ping过程在网络中需要构造ICMP报文，ICMP报文简单来说就是MAC头+IP头+ICMP头，其中，MAC头中包含源MAC、目的MAC地址信息以及以太网协议类型（IPv4协议族的类型值为0x0800）。IP头中主要包含源IP地址、目的IP地址、协议类型（这个协议类型主要指的传输层协议类型，比如UDP是17，TCP是6，ICMP是1）。ICMP头中是一些控制面的信息，比如type代表是ARP请求还是ARP应答等等。

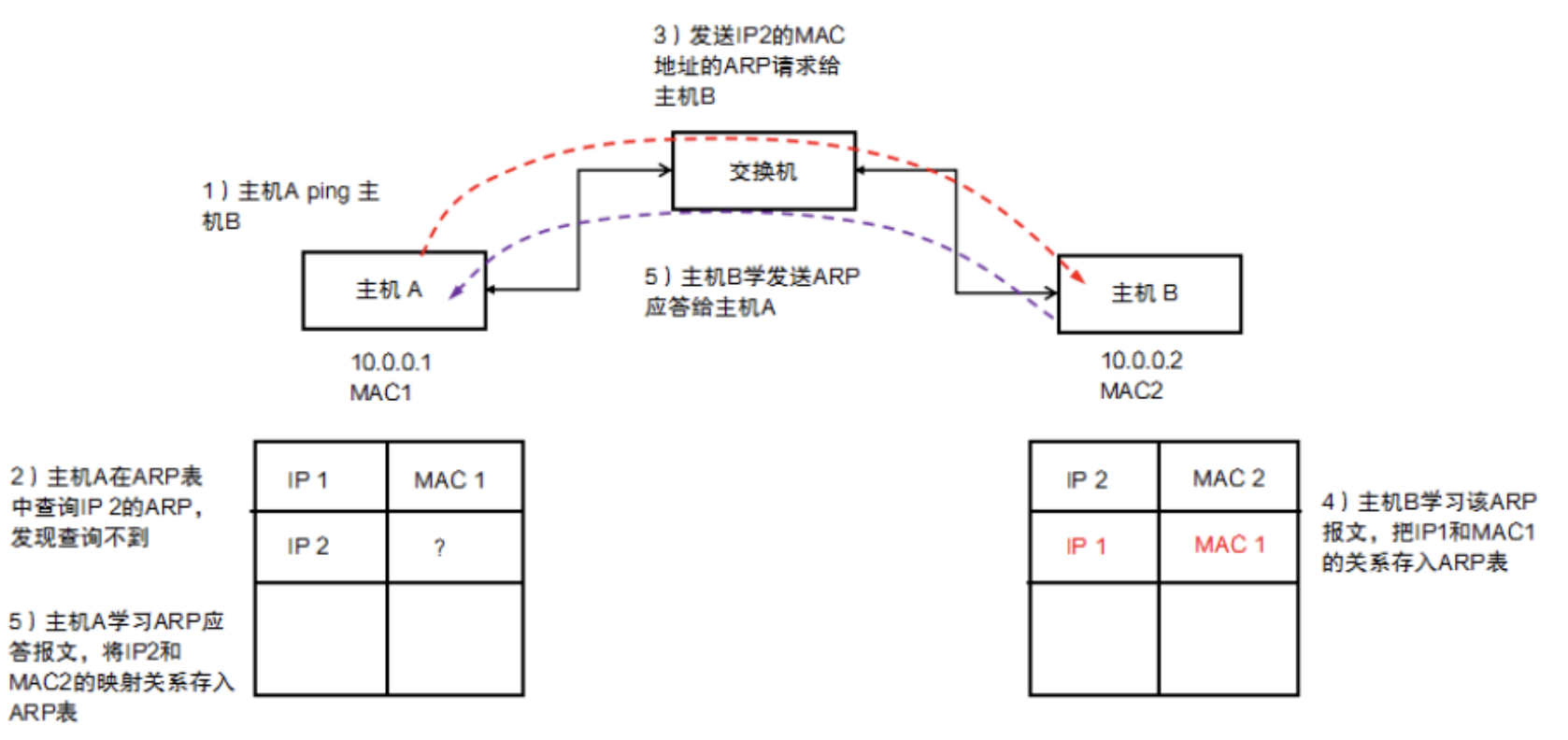

ARP请求和应答的过程如下图所示：
我们分几个步骤来简单的描述上图中所示的ARP报文协议流程：
为何要发送ARP
当在主机A命令行中敲入ping x.x.x.x（x.x.x.x为主机B的地址）的时候，系统会获取到目的IP（x.x.x.x），源IP（主机A的IP），ping字段代表要发送ICMP报文，要送入ICMP协议栈，所以以太网协议类型0x8000（代表IPv4）和IP头中的协议类型1（代表ICMP）也确定了，所以IP头的信息完整可以构造了，但是没有MAC头信息，所以在协议栈中封装完IP头后，封装MAC头前，主机A根据主机B的IP地址IP2去自己的ARP表中查询主机B的MAC，发现没有，说明要么没有发生过交互（如果发生过一次完整的ARP交互，会记录映射信息），要么就是发生过但是已经老化了（ARP表项每隔一段时间会老化），所以需要发送ARP请求给主机B。
发送的ARP报文是什么样子

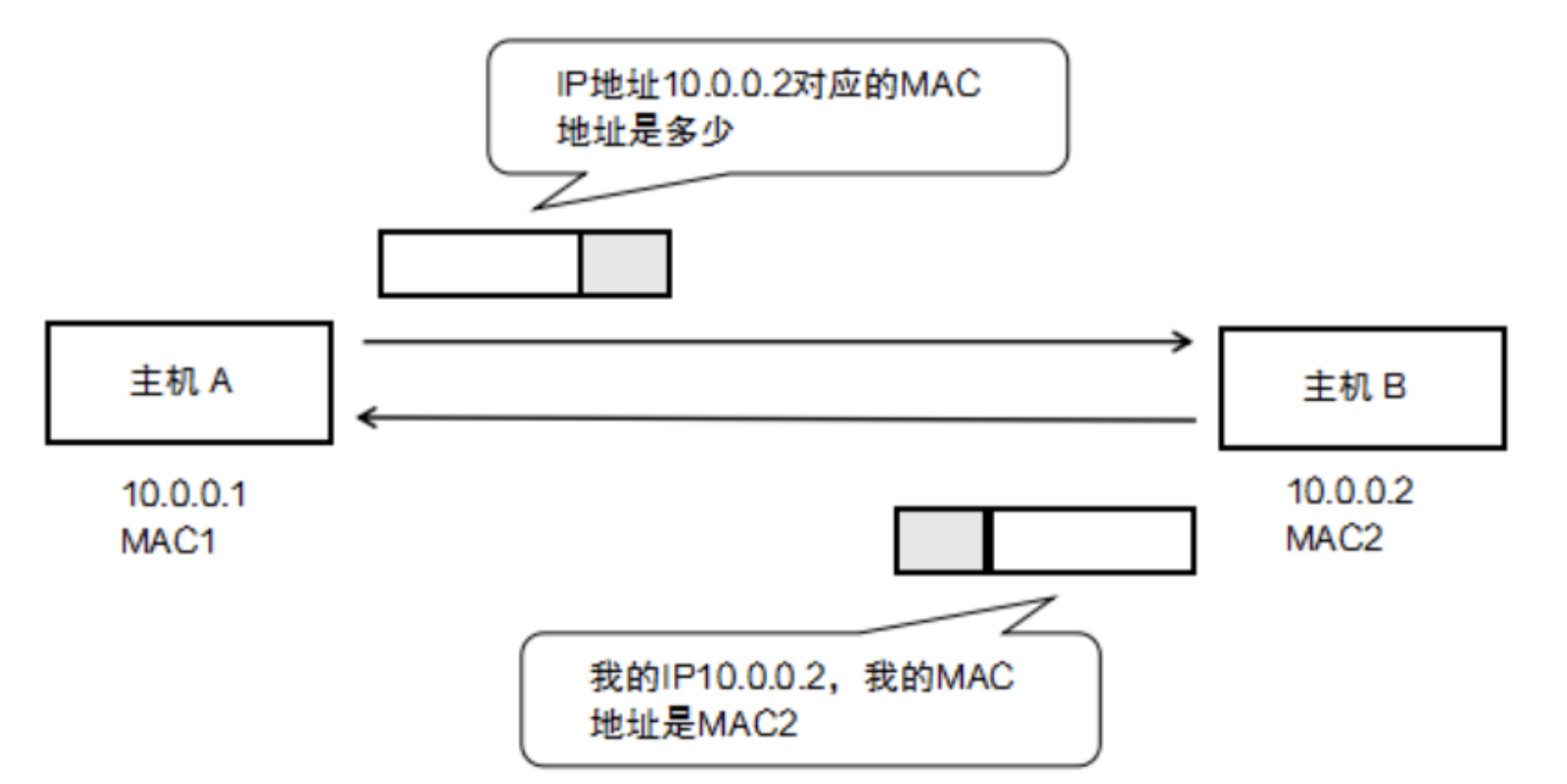

ARP请求报文简单来说就是在网络中发送一帧广播报文，目的MAC为全F，内层封装中有自身的IP、MAC信息，以及请求目标的IP地址，同一广播域中的交换机收到全F的广播报文后，会在该广播域内广播。ARP报文格式如图所示：
其他主机也会收到该广播报文，但是发现请求的不是自己的地址则不会做出回应，主机B收到之后，发现是请求自己的MAC地址，首先会将发起方（主机A）的IP和MAC的映射关系存入自身的ARP表项（简单来说，ARP请求首先要有自我介绍，然后才是询问），同时构造ARP应答报文发送到网络中。
接收者发送的是什么报文
因为主机A在发送ARP请求的时候，走的是二层转发，二层转发需要MAC地址转发，所以交换机并不知道目的MAC地址该往哪里去，只能在发送端（主机A）发送广播报文，但是当主机B回复ARP应答的时候，已经知道了主机A的MAC地址，所以只需要发送单播报文就可以了，这就是为什么ARP请求是广播报文，ARP应答是单播报文。ARP应答报文如图所示：
当然，如果在第一步，主机A查询自身ARP表项发现能够查到主机B的IP对应的MAC地址时，就不需要再发送ARP请求了，因为已经知道了MAC地址，直接封装二层头，然后发送完整的ICMP报文出去就可以了。
Part 03、 ARP表项
前面提到过，主机中会存一个IP地址和MAC地址的映射关系表，这就是ARP表项，因为如果每次主机A和主机B通信前都要发送一个广播的ARP请求报文，会极大的增加网络负担。而且同广播域的所有设备都需要接收和处理这个广播的ARP请求报文，也极大的影响了网络中设备的运行效率。
为了解决以上问题，每台主机或设备上都维护着一个高速缓存，这是ARP高效运行的一个关键。在这个高速缓存中，存放主机或设备最近学习到的IP地址到MAC地址的映射关系，即动态ARP表项。主机或设备每次发送报文时，会先在本地高速缓存中查找目的IP地址所对应的MAC地址。如果高速缓存中有对应的MAC地址，主机或设备不会再发送ARP请求报文，而是直接将报文发至这个MAC地址；如果高速缓存中没有对应的MAC地址，主机或设备才会广播发送ARP请求报文，进行ARP地址解析。
前面在ARP基本原理中反复提到过ARP表项，那么前面所说由ARP报文交互流程而学习到的ARP表项称之为动态ARP表项，通过静态配置生成的ARP表项称之为静态ARP表项。静态ARP表项的优点是配置上之后，不需要再发送ARP报文了，可以节省网络开销，缺点是如果对端的信息发生变化，这条表项就失去意义了。
一方面由于高速缓存的容量限制，另一方面为了保证高速缓存中ARP表项的准确性，设备会对动态ARP表项进行老化和更新。
动态ARP表项的老化参数有：老化超时时间、老化探测次数和老化探测模式。设备上动态ARP表项到达老化超时时间后，设备会发送老化探测报文（即ARP请求报文），如果能收到ARP应答报文，则更新该动态ARP表项，本次老化探测结束；如果超过设置的老化探测次数后仍没有收到ARP应答报文，则删除该动态ARP表项，本次老化探测结束。
Part 04、 静态ARP
前文也提到过静态ARP，这里详细介绍一下静态ARP。静态ARP表项在网络中也有着重要作用，比如某些流程中，不想通过触发ARP报文或者不允许触发ARP报文来学习链路层地址，则可以通过配置静态ARP表项来实现，配置完静态ARP表项之后，当协议栈在需要封装链路层信息的时候，不会发起ARP请求流程，而是直接从ARP表项中拿到对应的MAC地址，封装完成直接发出去。另外静态ARP表项在应对ARP攻击的时候也有重要作用。
静态ARP表项分为长静态ARP表项和短静态ARP表项。
➤ 长静态ARP表项：手动建立IP和MAC间的映射关系，并同时指定该ARP表项所在出接口。长静态ARP表项可以直接用于报文转发。
➤ 短静态ARP表项：手动建立IP和MAC间的映射关系，未同时指定出接口。如果出接口是处于二层模式的以太网接口，短静态ARP表项不能直接用于报文转发。当需要发送报文时，设备会先发送ARP请求报文，如果收到的ARP应答报文中的源IP和源MAC与所配置的IP和MAC相同，则将收到ARP应答报文的接口加入该静态ARP表中，后续设备可直接用该静态ARP表项转发报文。
Part 05、 结语
ARP协议非常重要并且常用，是数据通信的入门协议，在网络中扮演着十分重要的角色，但就是这么一个关键角色，却十分不安全， 因为ARP协议是建立在网络中各个主机相互信任的基础上的，一旦有人利用这份信任，向某一主机发送伪ARP应答数据包，使该主机发送的信息无法到达预期的目的地或者走向错误的目的地，就是所谓的ARP欺骗或者ARP攻击。
ARP欺骗或者攻击可以导致目标主机与网关通信失败，也会让报文更改方向，所有的数据都会流入攻击者的主机中，造成数据外泄，影响安全。
当然，使用一些防范ARP攻击的杀毒软件可以提高一定的安全性，或者可以通过减少过期时间、建立静态ARP表项等手段去提高网络安全性。
