外场某站点3419530 5QI[1] QoS Flow建立成功次数为0，失败原因是 radioNetwork = 34 : Ngap_CauseRadioNetwork_Root_not_supported_5QI_value，如图1和图2所示。

　　故障现象

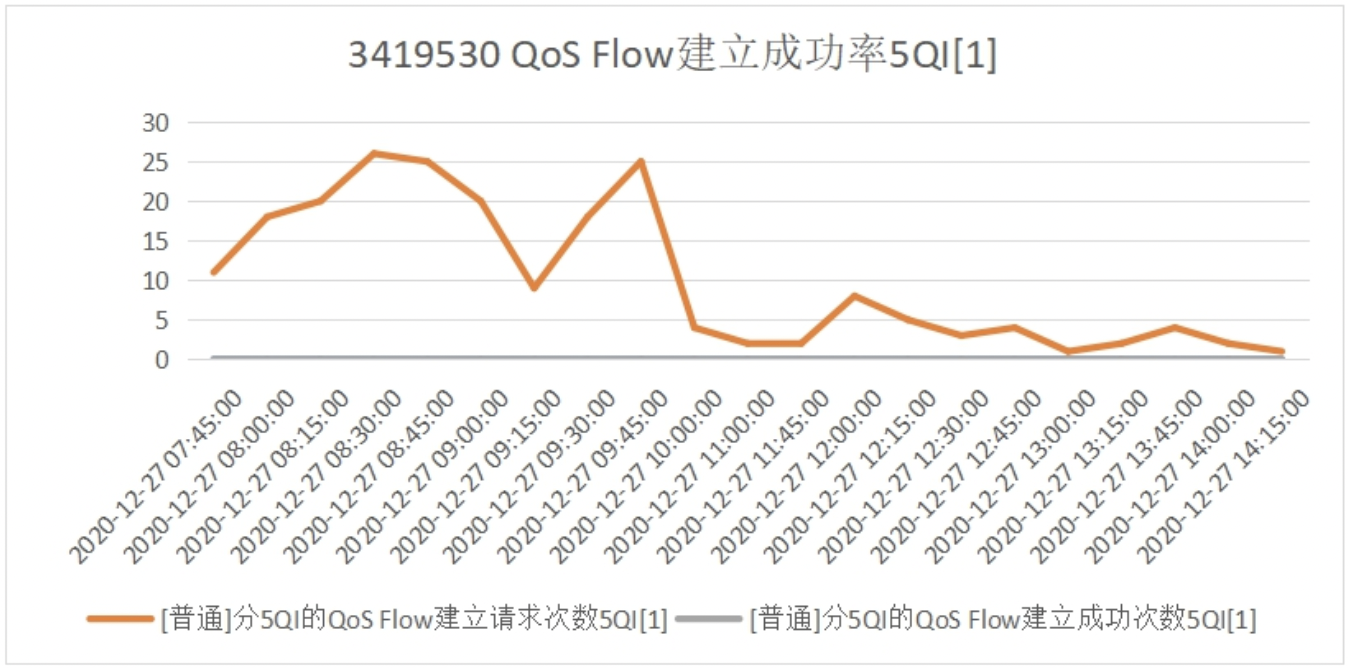

　　图 1 QoS Flow 建立成功率5QI[1]

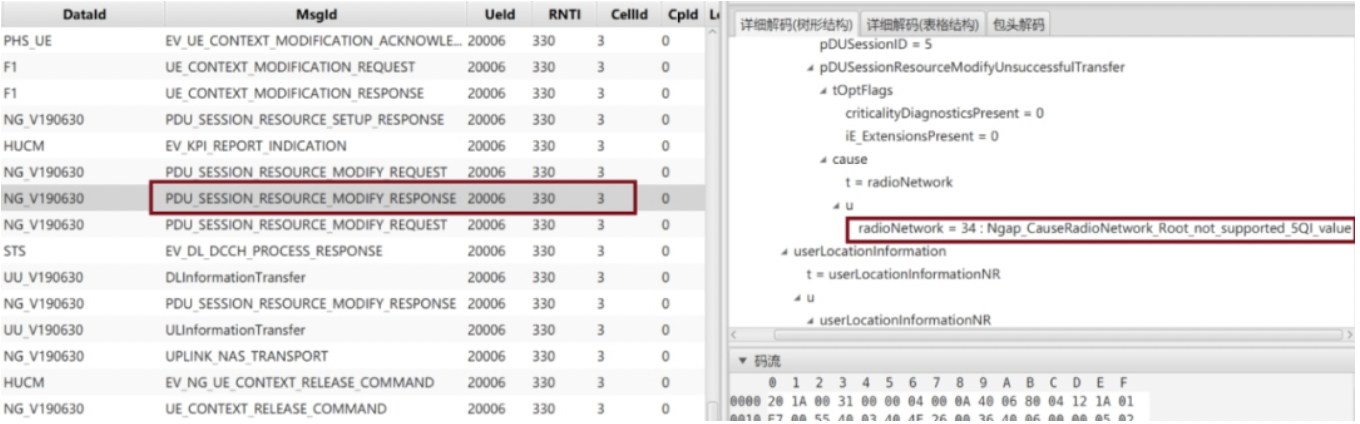

　　图 2 QoS Flow建立失败原因

　　故障分析

　　正常基于切换的EPS-Fallback，PDU session resource modify rsponse 回复的消息应该是 radioNetwork = 34 : Ngap_CauseRadioNetwork_Root_ims_voice_eps_ fallback_or_rat_fallback_triggered。

　　目前回复的原因值为34，不是正常基于切换的EPS Fallback信令流程，初步判断是由于EPS Fallback相关参数配置错误导致，如图3所示。

　　图 3 EPS Fallback相关参数配置错误

　　基于切换的EPS Fallback参数推荐配置参见表1。

　　表 1 EPS Fallback参数推荐配置

　　核查TOP站3419530的EutranFreq、EutranFreqRelation、FrequencyBandList配置均为空，基本可以判断是由于相关测量参数未配置导致，如图4、图5和图6所示。

　　图 4 EutranFreq未配置

　　图 5 EutranFreqRelation未配置

　　图 6 FrequencyBandList未配置

　　故障处理

　　把测量相关参数配置添加完成后，QoS Flow建立成功率5QI[1]由0%恢复到100%，如图7所示。

　　图 7 QoS Flow建立成功率
