MUX VLAN（Multiplex VLAN）提供了一种通过VLAN进行网络资源控制的机制。在企业网络中，企业员工和企业客户可以访问企业的服务器。对于企业来说，希望企业内部员工之间可以互相交流，而企业客户之间是隔离的，不能够互相访问。

　　为了实现所有用户都可访问企业服务器，可通过配置VLAN间通信实现。如果企业规模很大，拥有大量的用户，那么就要为不能互相访问的用户都分配VLAN，这不但需要耗费大量的VLAN ID，还增加了网络管理者的工作量同时也增加了维护量。

　　通过MUX VLAN提供的二层流量隔离的机制可以实现企业内部员工之间互相交流，而企业客户之间是隔离的。

　　基本概念

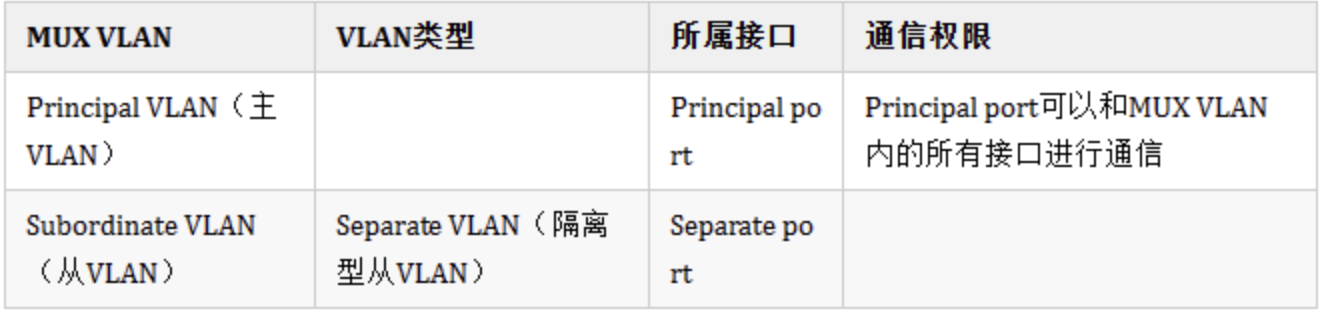

　　MUX VLAN分为Principal VLAN和Subordinate VLAN，Subordinate VLAN又分为Separate VLAN和Group VLAN。

　　Separate port只能和Principal port进行通信，和其他类型的接口实现完全隔离。

　　每个Separate VLAN必须绑定一个Principal VLAN。| | | Group VLAN（互通型从VLAN） | Group port |

　　Group port可以和Principal port进行通信，在同一组内的接口也可互相通信，但不能和其他组接口或Separate port通信。

　　每个Group VLAN必须绑定一个Principal VLAN。|

　　应用场景

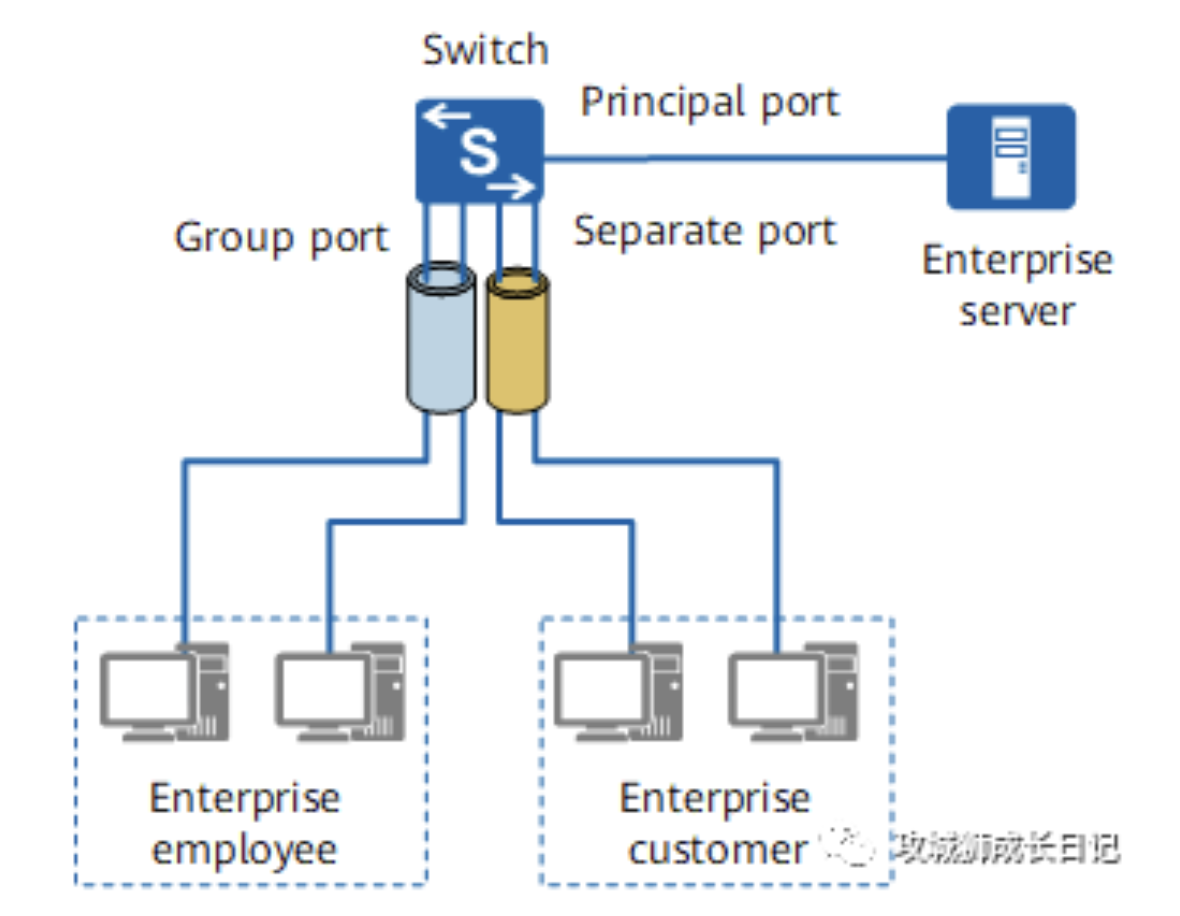

　　根据MUX VLAN特性，企业可以用Principal port连接企业服务器，Separate port连接企业客户，Group port连接企业员工。这样就能够实现企业客户、企业员工都能够访问企业服务器，而企业员工内部可以通信、企业客户间不能通信、企业客户和企业员工之间不能互访的目的。

　　对于汇聚层设备，可以为Principal VLAN创建VLANIF接口，VLANIF接口的IP地址可以作为Host或Server的网关地址。如下图所示，在汇聚设备Switch1上配置MUX VLAN，可以灵活实现接入流量的隔离或者互通。

　　MUX VLAN配置命令

　　(1) 配置MUX VLAN中的Principal VLAN：

　　配置该VLAN为MUX VLAN，即Principal VLAN。如果指定VLAN已经用于Principal VLAN，那么该VLAN不能在Super-VLAN、Sub-VLAN的配置中使用。

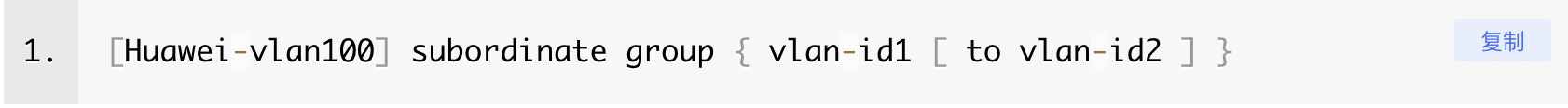

　　(2)配置Subordinate VLAN中的Group VLAN：

　　一个Principal VLAN下最多配置128个Group VLAN。

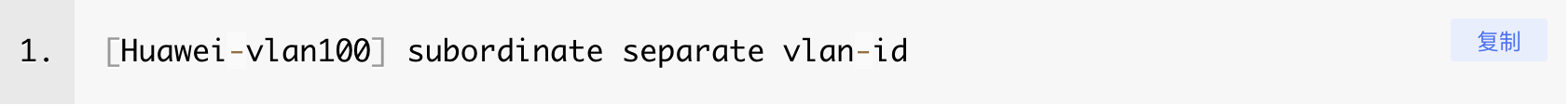

　　(3)配置Subordinate VLAN中的Separate VLAN：

　　一个Principal VLAN下只能配置一个Separate VLAN，同一MUX VLAN中Group VLAN和Separate VLAN的VLAN ID不能相同。

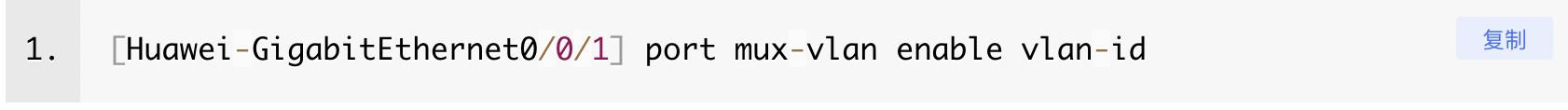

　　(4)使能接口MUX VLAN功能：

　　使能接口的MUX VLAN功能，协商类型negotiation-auto和negotiation-desirable接口不支持配置port mux-vlan enable。

　　MUX VLAN配置举例

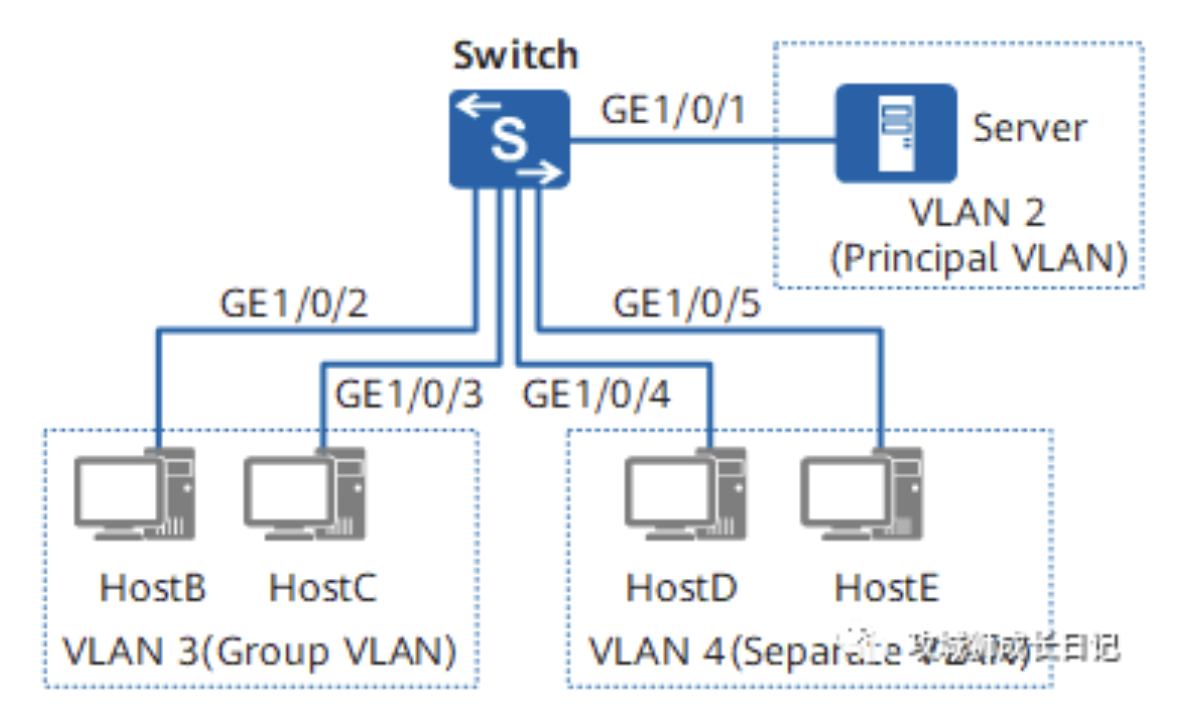

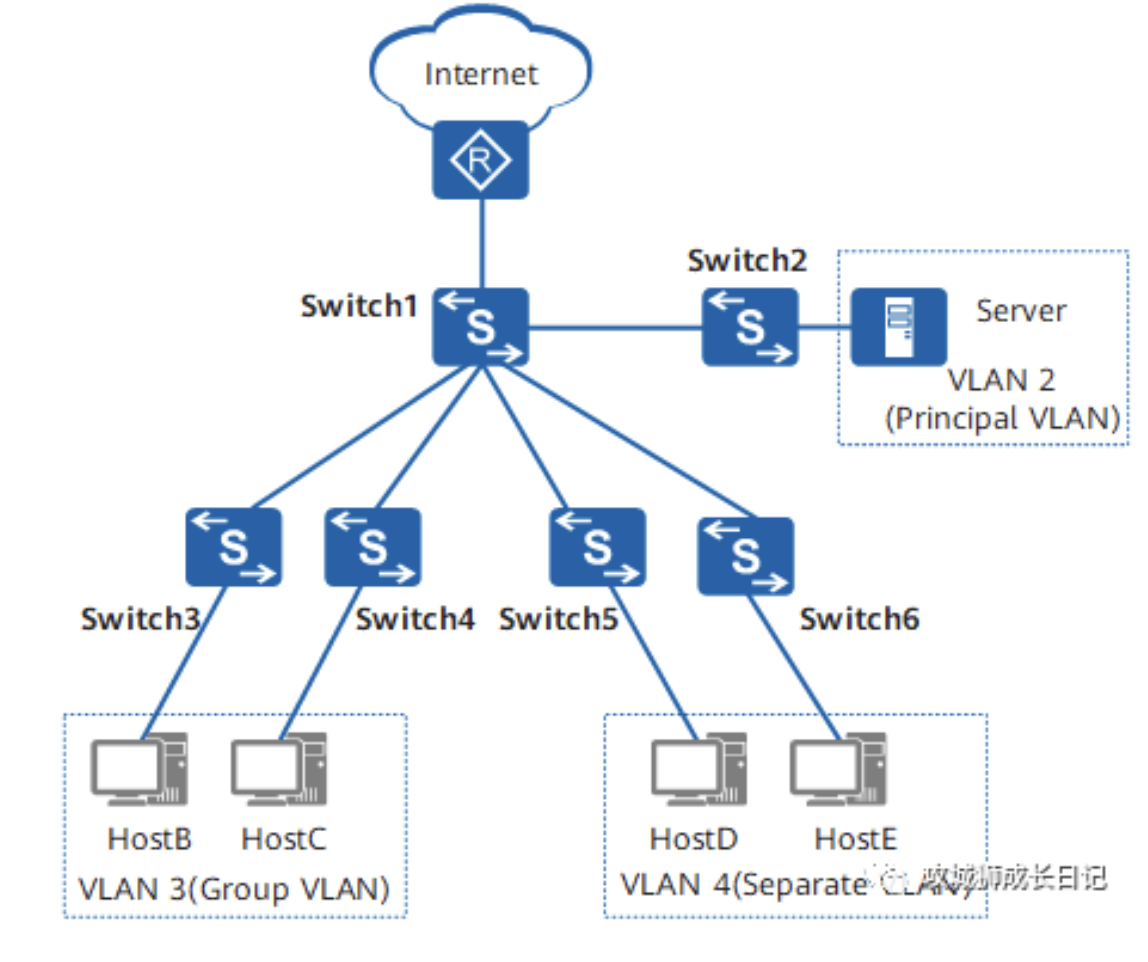

　　配置MUX-VLAN组网图

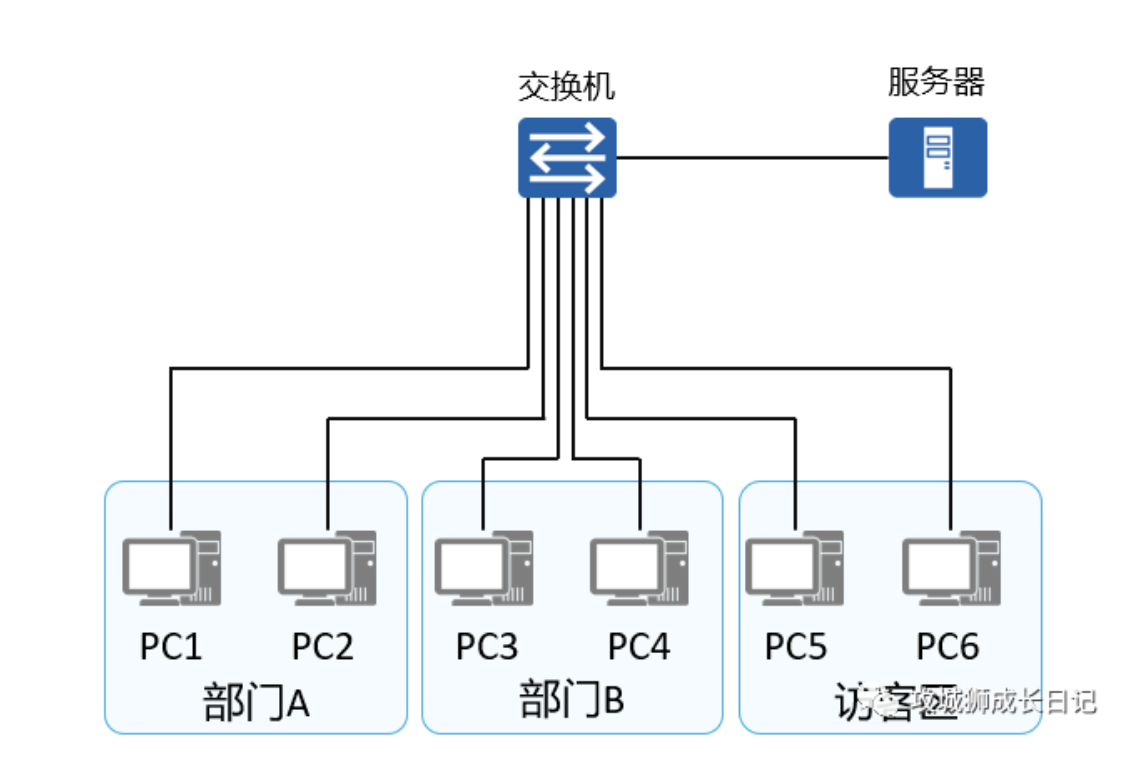

　　在企业网络中，企业所有员工都可以访问企业的服务器。但对于企业来说，希望企业内部部分员工之间可以互相交流，而部分员工之间是隔离的，不能够互相访问。

　　配置思路

　　采用如下思路配置MUX VLAN功能：

　　●配置主VLAN的MUX VLAN功能。

　　●配置Group VLAN功能。

　　●配置Separate VLAN功能。

　　●配置接口加入VLAN并使能MUX VLAN功能。

　　操作步骤

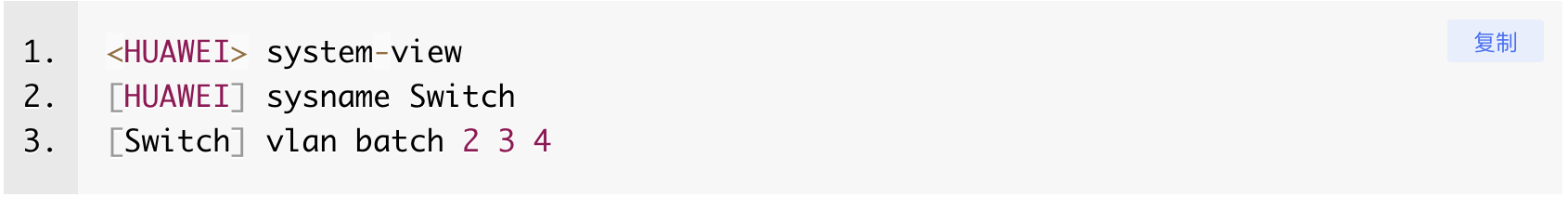

　　(1)创建VLAN2、VLAN3和VLAN4：

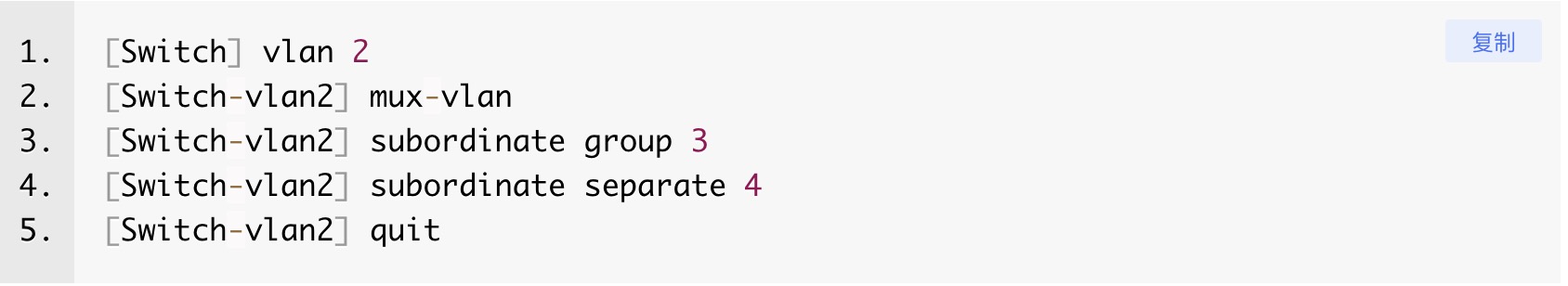

　　(2)配置MUX VLAN中的Group VLAN和Separate VLAN：

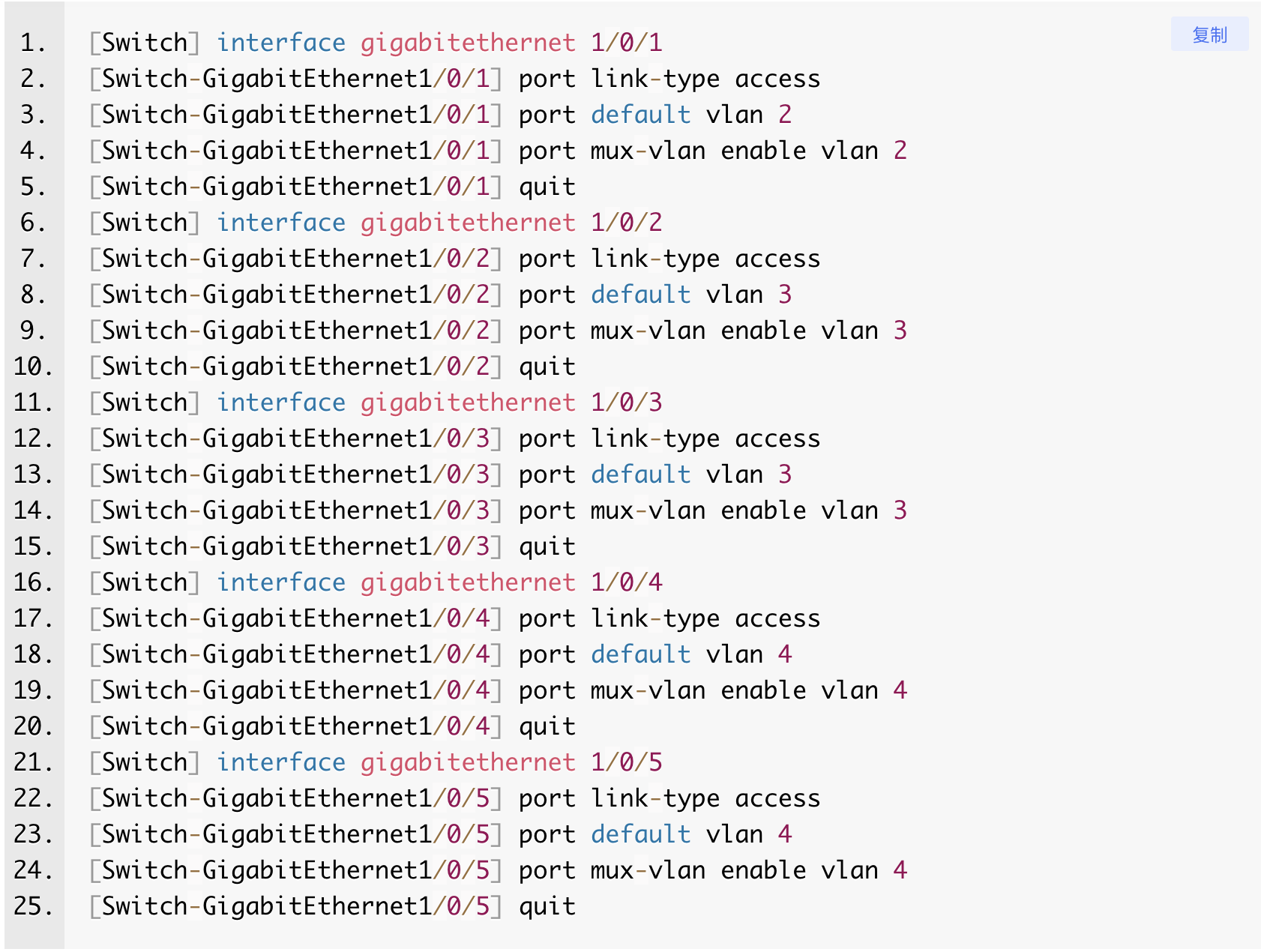

　　(3)配置接口加入VLAN并使能MUX VLAN功能：
