【IT168评测中心】提起安防设备，大家会觉得有些陌生，其实在写字楼、商场甚至马路上，我们随处可见它们的身影。今天我们要介绍的安防设备是一台网络摄像机。相比传统的模拟摄像机来说，网络摄像机内置一个嵌入式芯片，视频信号数字化后由压缩芯片压缩，用户可以用普通浏览器观看Web服务器上的摄像机图像，相比传统的设备来说更为简单、方便。今天是产品是来自环宇飞扬送测是的IP5306。

　　作为监控设备，环宇飞扬IP5306的外形还算可以，胖胖的有些可爱。对于这种专业产品来说，我们对它的功能更感兴趣，下面则是由官方提供的主要功能一览：

环宇飞扬IP5306网络摄像机规格介绍　

环宇飞扬IP5306及附件（包括电源、无线接收器、固定支架）

环宇飞扬IP5306背部接口（电源、网络、音频输出、Micro-SD、无线）

环宇飞扬IP5306内部主板

　　 网络摄像机内部的结构颇为复杂，无线模块并不是板载芯片，而是另外焊接的，可以看到明显的外接痕迹。

散热片下的就是解码芯片

　　由于散热片的覆盖，我们没有看到解码芯片的真容，只知道它是来自海思半导体的Hi3510芯片。Hi3510是一款基于ARM9、DSP双处理器内核以及硬件加速引擎的高集成、可编程、支持MPEG-4 AVC/H.264等多协议的高性能通信媒体处理器，可广泛应用于实时视频通信、数字图像监控等领域。

　　它的视频处理单元能够支持MPEG-4 AVC/H.264 Baseline、H.263+、H.261、JPEG等多种协议的实时编解码。MPEG-4 AVC/H.264先进的运动估计、运动补偿、de-blocking技术较高提升了压缩效率及视频质量。加密、DRM和数字水印技术为数据和通信的安全提供了强有力的保障。图形处理单元能够提供视频去噪、图像增强，以及运动检测功能；支持任意比例的视频、图形缩放，以及De-interlace处理；支持OSD、2D图形加速，为应用图形界面开发提供丰富的特性。

Hi3510芯片编码方案的应用设计

　　Hi3510自带的Linux操作系统(同时支持Vxworks、WinCE等开放式操作系统)和ARM处理器，使得芯片除了编解码功能外，还可以实现许多丰富的应用功能开发。Hi3510开发包提供上层API接口，就可以调用实现所有的芯片功能，并能开发自己的个性化功能（如上图）。

Hi3510芯片解码方案的应用设计

　　而解码器应用在架构设计上与编码器相同（方便方案可保持一致性，可实现一套硬件满足不通需求，只需要软件升级）。解码器只需要配搭DA芯片（如果是LCD数字屏幕可以节省该芯片），就可实现把数据码流解码的作用，并且通过GUI或者OSD实现用户人机互动的菜单操作，实现PMP等类似功能的产品应用（如上图）。

来自飞索的S29GL064N90TF104芯片，属于ARM系统的外挂FLASH
来自芯成（Integrated Silicon Solution, Inc）的两颗16MB存储颗粒
来自瑞昱的百兆网络芯片

ATMEGA8L 8位AVR微控制器

　　经过拆解，我们对环宇飞扬IP5306网络摄像机的内部构造有了一定了解。随后，我们将对它的实际性能，特别是在应用中的表现进行评估。对于IP5306所提到的功能，我们也会有更全面的介绍。

　　在连接摄像头之后，我们安装了环宇飞扬IP5306自带的DVS软件，首先通过搜索查询环宇飞扬IP5306网络摄像头的IP地址。

软件查询界面

　　需要说明的是，运行DVS Search软件进行搜索及改其网络参数时，由于DVS Search软件使用多播协议进行跨网段搜索设备网络信息，防火墙是不允许多播数据包通过。所以，必须先将防火墙关闭，才可获取到设备网络信息。

　　选择设备IP Canera，点击修改参数，如下图所示：

　　改写网络参数，点确定按键后网络摄像机会自动重启。

软件操作界面

　　软件界面比较简单，提供了1倍、2倍和全屏显示模式。正如我们之前分析过的，IP5306使用了480线CCD芯片，显示分辨率只能达到640*480有限，因此屏幕大小与显示效果并没有必然的联系。

　　在这个界面中，我们可以进行云台控制、视频录制、视频报警、手动录相、语音对讲、系统设置、录像回放、抓拍及图像缩放等多种功能。

　　除了上面我们看到的屏幕设置及云台控制之外，软件还提供了网络摄像机参数设置的相关内容。

 　　系统参数项目：这里提供了系统时间、设备名称、固件升级（需从本地升级）等选项。

　　网络设置项目：默认状态下，网络摄像机的IP地址为192.168.1.5，这是固定IP地址；或者我们也可以选择DHCP自动设置IP。

　　用户参数设置：每台网络摄像机可以设置12个用户，其中1个为管理员，10个为一般帐户，1个为来宾帐户。管理员帐户可以对摄像机参数进行设置，普通用户和来宾用户不能对网络摄像机的参数进行设置。

　　视频参数：这里可以设置图像的分辨率的大小，可以选择的VGA和QVGA编码格式的分辨率。可以设置摄像机的每秒传输速度，默认为25；可以设置摄像机的图像质量，用户可根据网络速度来调整。

　　移动报警：在此设置摄像机的视频移动报警参数：移动检测区域（图像被分成22*18个块，双击需要设置的块，可以设置或取消本块的移动检测设置）、报警检测时间（布防时间）、报警检测开头、移动报警检测的灵敏度。

　　在此设置摄像机定时抓拍图片及定时录相文件发送到指定的位置，包括定时抓拍或录像检测不同时间段、选择镜头所抓拍的图片需要保存的位置及抓拍间隔。

　　在此设置摄像机的外接感应设备参数报警检测时间（布防时间）、报警检测开关。

　　在此设置摄像机的外接SD存储卡的分区，格式化等功能。

　　在此设置摄像机外接SD存储卡上录相时间及声音和磁盘空间不足时，需要执行的操作。默认的录像事件为5分钟，可调节。

　　在此设置摄像机的定时录像，即按每天、小时、分钟或一天等，将录像文件存储在本地SD存储卡内。

　　最后一个设置项目，提供了当前摄像机的基本信息，包括云台协议等内容。

　　除了上面我们提到的DVS Search软件之外，还有DVS ImageClient软件提供更为详尽的设置。

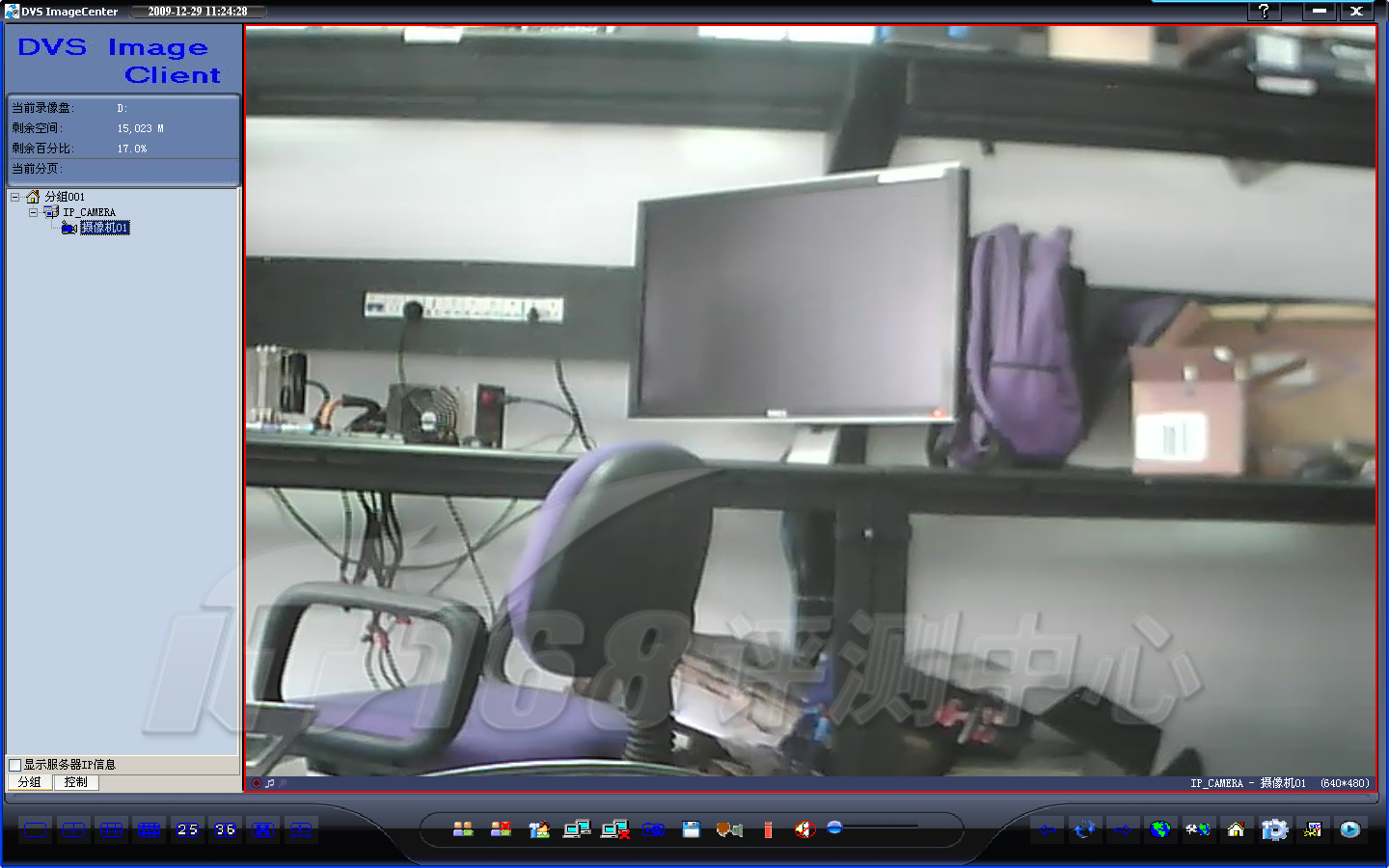

单画面显示

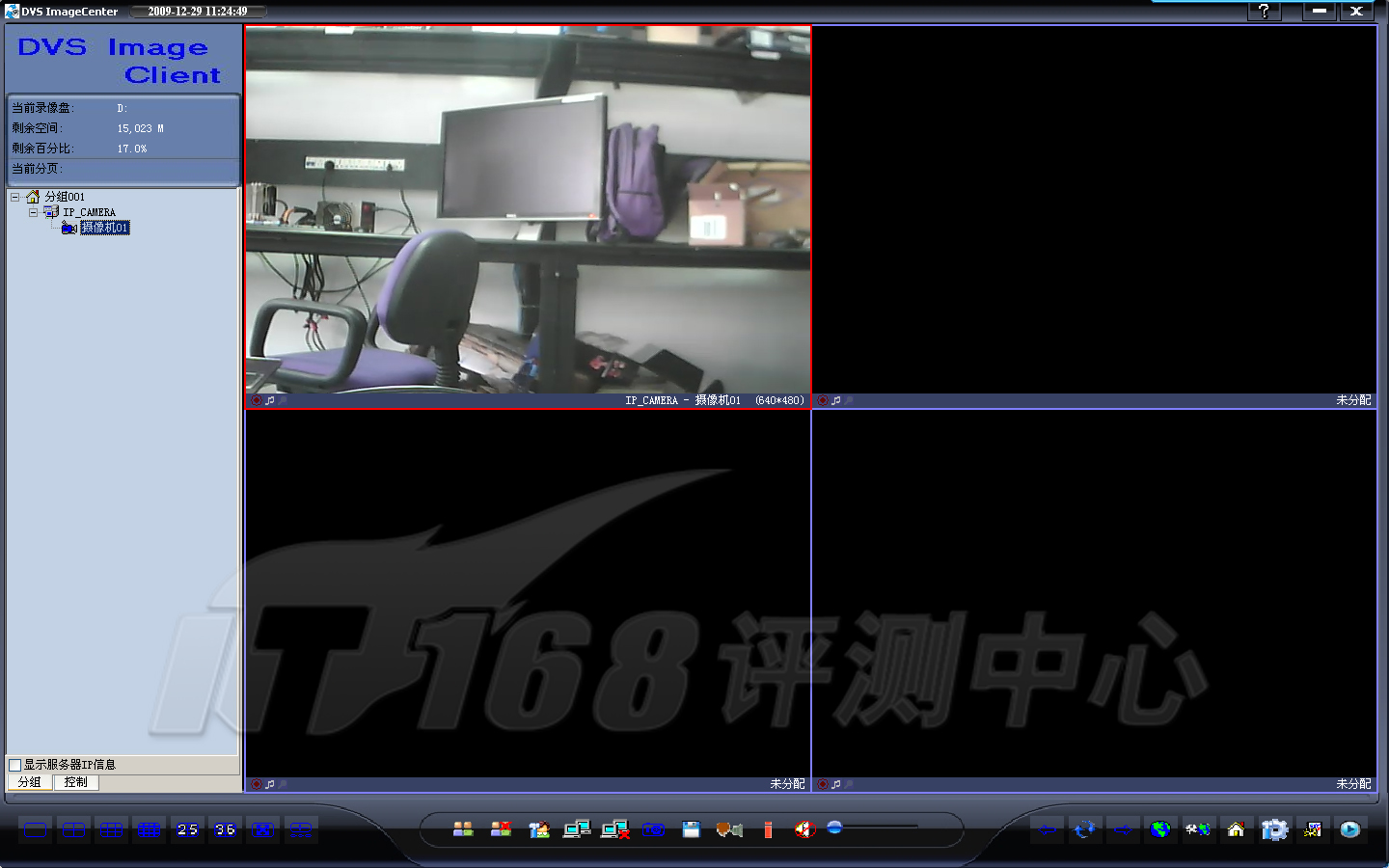

4画面显示

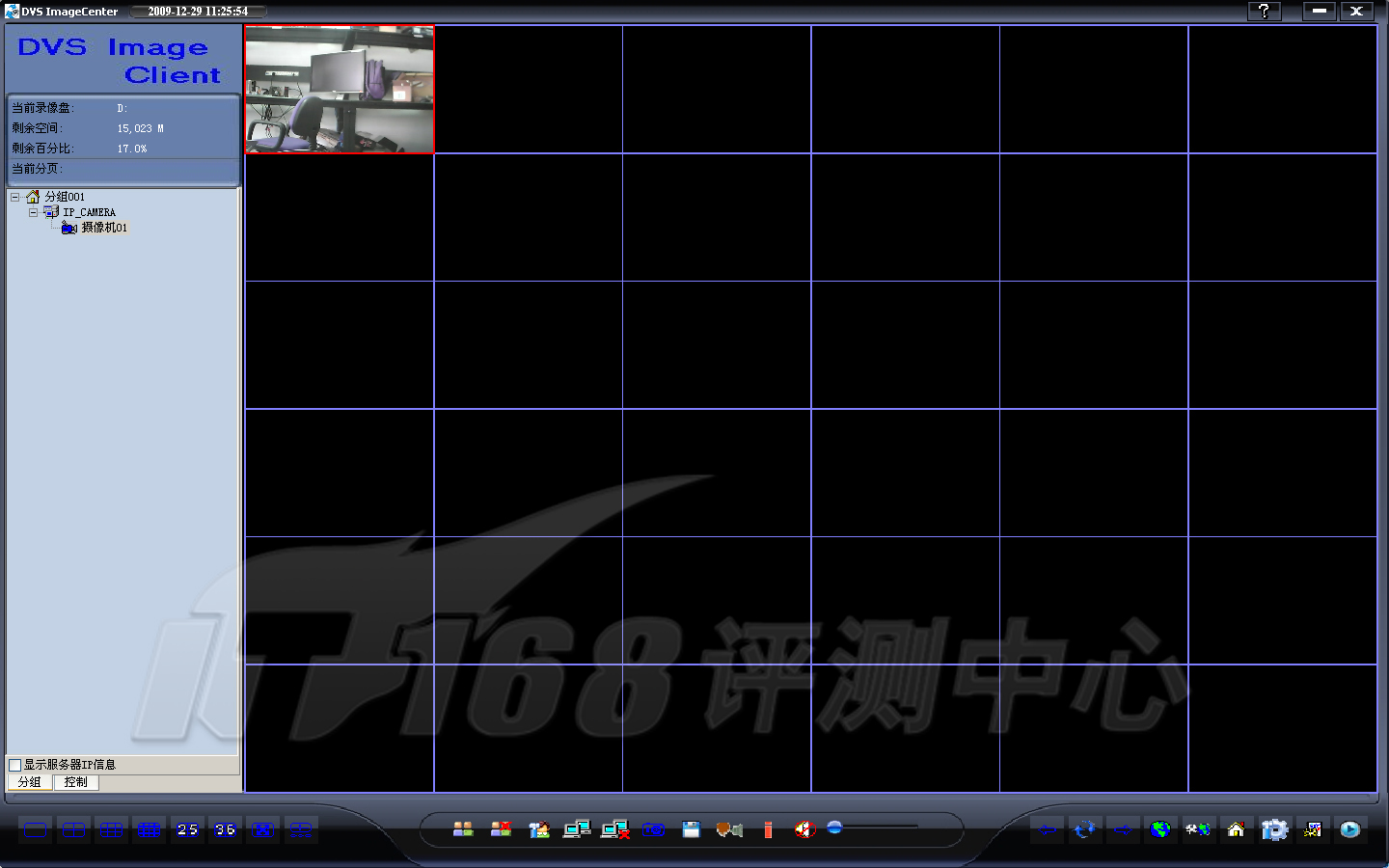

32画面显示

多画面设置选项

　　和上面的软件相比，DVS ImageClient软件提供的功能更为丰富。它的左下角提供了多个画面的选项，分别是支持最多36个画面显示。

　　软件中间部分提供了视频设计的相关内容，详细的设置我们随后介绍。

软件最右侧是相关的功能选项

　　在使用网络摄像机之前，我们需要先添加一个分组设备。在分组项目中点击鼠标右键，显示上面的表格。

　　本地设置里有五个页面常规、用户、定时录像、录像模式、报警提示。软件提供了简体中文、繁体中文和英文三种语言，并可设置开机自动启动，保留日志问题等内容。

　　用户设置选项，提供了新添用户、设置密码、设置用户所能使用的软件功能（只有管理员才能进行用户设置操作）。

　　这里列出了当前已添加的所有摄像机。可以设置当前摄像的定时录像设置，每天可以设置两个时间段，其中每天的设置与星期天-星期六的设置不冲突，若勾选了某天，则以该天的设置为准，若没有，而勾选了每天，则以每天的设置为准进行定时录像。这些设置还可以复制到其它摄像机中。

　　这里列出当前所有可用的录像盘符（系统盘除外），勾选项盘符表示在该盘下进行录像。录像文件大小可以按照时间或文件尺寸来设置每个录像文件的上限。当磁盘空间不够时，可以设置为删除老文件继续录像或停止录像。

　　设置通道报警时的声音文件，每个通道可以设置不同的声音文件。同时可以设置是否自动清除报警以及自动清除报警的时间，自动清除报警时指在PC端，达到预定时间后，报警声音会自动停止。

　　我们选取了办公环境对环宇飞扬IP5306网络摄像机的成像结果进行测试，主要观察成像效果，选取了白天和晚上的不同场景进行。

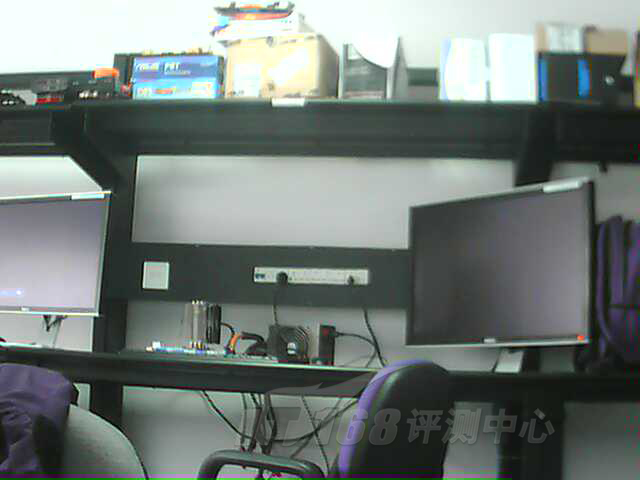

办公环境测试（白天）

　　由于使用了480线CCD，不具备调焦功能，它的成像效果尚可，覆盖范围较近。途中远处的包装盒及插线板显示较为模糊，细节无法辨认。

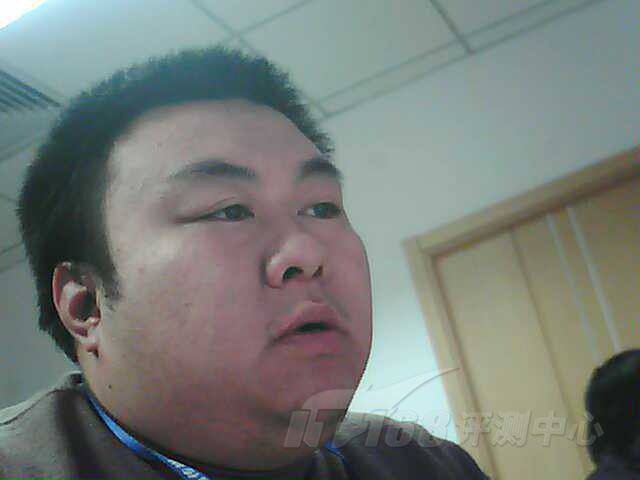

近距离人像测试（白天）

　　近距离的人像观察，成像效果可以接受，细节较为明显。不过和上面的测试一样，局部地区（比如画面底部）有细小的色彩失真。

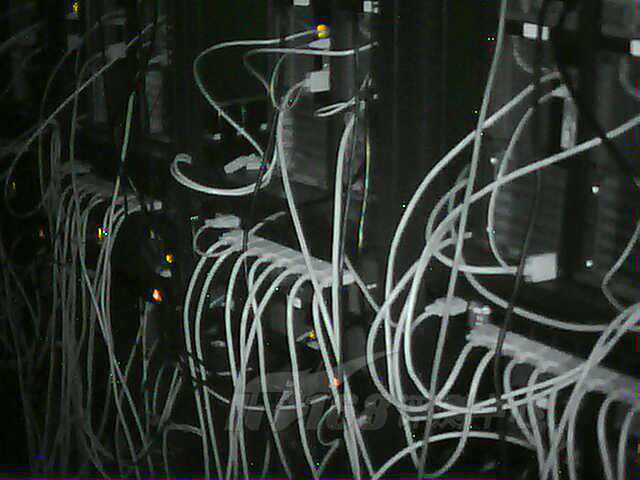

夜晚机房环境测试（红外功能开启）

　　环宇飞扬IP5306网络摄像机还提供了夜视功能，我们这里拍摄的是网络实验室的机房。在这种环境下除了画面中部能够呈现明显画面之外，其余部分照明不足，色彩细节模糊。

　　除了单纯的拍照之外，我们还拍摄了两段小视频，提供给大家作为参考。

 　　白天的办公室环境：

　　夜晚的机房环境

　　【IT168评测中心观点】本次我们测试了环宇飞扬IP5306网络摄像机，这是一款具备云台功能的中高端产品。

　　环宇飞扬IP5306网络摄像机的造型胖胖的有些可爱，云台功能提供了水平350度，垂直125度的拍摄范围。难得的是它除了可以有线控制之外，还通过了WIFI协议，能够支持802.11b/g网络，使用户的造作更为方便。同时，机身所提供的Micro-SD插槽具备了存储扩展功能，可以使用户在不连接电脑的情况下录制视频，起到了应急的作用。

　　就性能来说，我们对IP5306网络摄像机进行了实际环境的拍摄测试。由于主控芯片采用的是480线CCD，这台摄像机的拍摄水平较为尚可， 只是缺少了变焦功能的它对于远处的景物细节表现不佳。就夜视功能来说，由于具备了红外成像功能，即便是在夜间也可以拍摄到较为清晰的画面。不过需要提醒一点的是，我们在测试中发现IP5306网络摄像机在成像过程中有细微的细节失真，不知道是否和产品个体有关。

　　总体来说，环宇飞扬IP5306网络摄像机是一款功能众多，性能尚可的监控设备，云台和红外功能大大提升了它的使用范围，无线功能和外接存储卡也都是很实用的设计，对于终端用户来说是个不错的选择。
